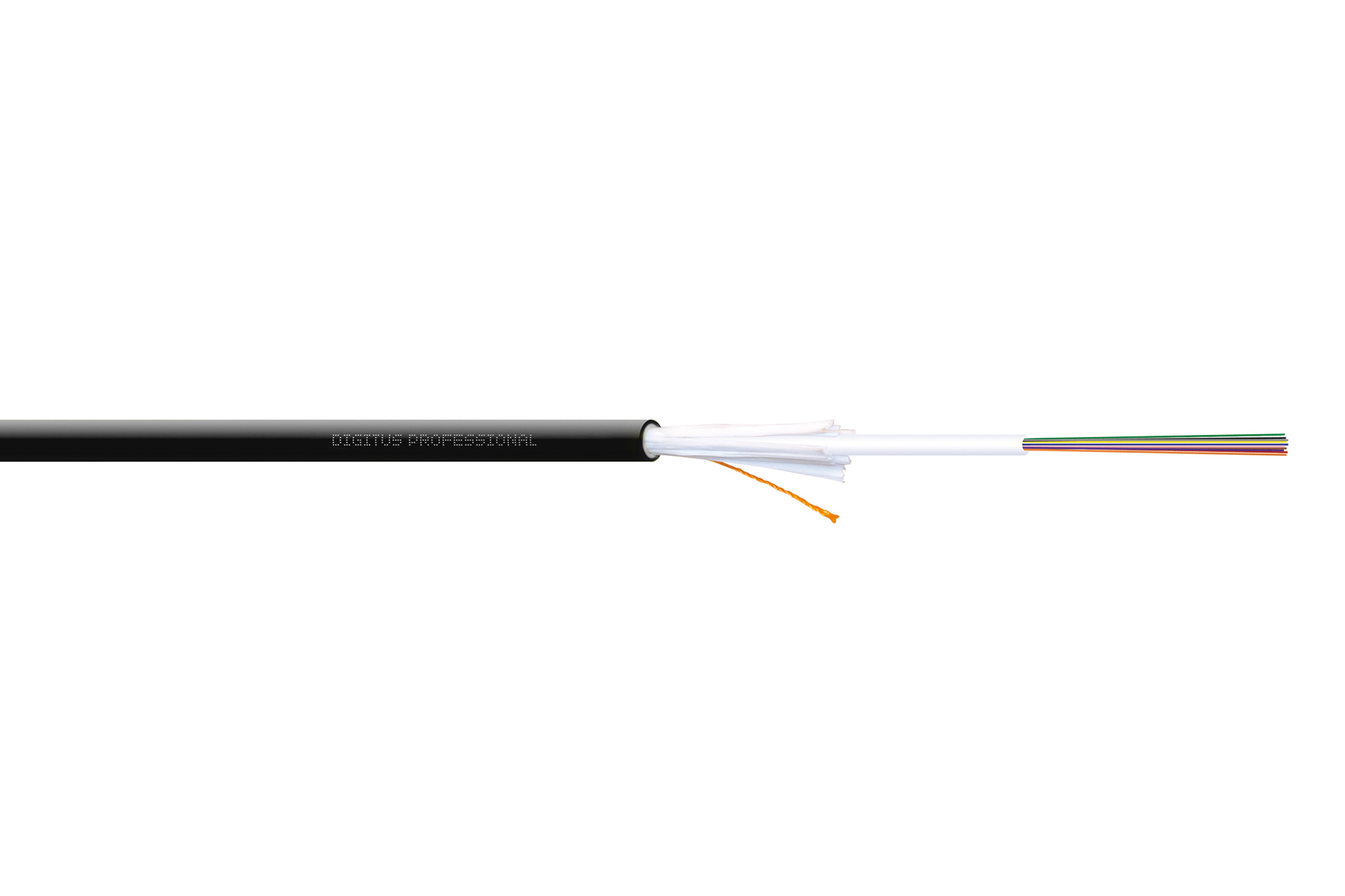

Verlegekabel Innen/Außen A/I-DQ (ZN) BH 9/125µ OS2, 12 Fasern, BauPVO Dca, LSZH, 100 m

DIGITUS Verlegekabel Innen/Außen A/I-DQ (ZN) BH 9/125µ OS2, 12 Fasern, BauPVO Dca, LSZH, 100 m

Artikelnummer: DK-39121-U-0100
EAN: 4016032505235

LWL A-I-DQ(ZN)BH 12E9/125µ, SM, OS2, 12 Fasern Innen/Außen, LSZH, Dca, schwarz, 100m

Zukunftsorientierte Standards und High-End Qualität für Ihr Netzwerk.

  • OS2 9/125µ
  • Zentrale Bündelader 12 Fasern
  • Nicht-metallischer Nagetierschutz
  • LSZH, CPR Dca

Händlerübersicht

Weitere Produktinformationen

Beschreibung

Mit der Zentrale Bündelader wird ein Design geboten, welches eine hohe Zugfestigkeit und Flexibilität in einer kompakten Kabelgröße aufweist. Unsere zentrale Bündelader bietet eine Datenübertragung per Lichtwellenleiter sowie eine technische Leistung auf exzellentem Niveau. Durch unsere regelmäßigen Qualitätskontrollprogramme gemäß ISO90001, REACh und RoHS gewähleisten wir ein hohes Qualitätslevel. Durch einen gründlichen Qualifizierungstest jeder unserer Produkte aus dem Portfolio garantieren wir eine hohe Zuverlässigkeit. Beide qualitätsverfahren sollen die Langlebigkeit im Innen- und Außenbereich sowie die Leistungsfähigkeit unserer Kabel sicherstellen.

Technische Details

  • LSZH – low smoke zero halogen
  • UV-beständig
  • Längs.- und querwasserbeständig
  • Glasgarnbewehrung
  • Nichtmetallischer Nagetierschutz
  • Metallfrei
  • Dämpfung bei 1310nm : ≤ max. 0,34 dB/km (vor der Verkabelung) ; ≤ max. 0,36 dB/km (nach der Verkabelung)
  • Dämpfung bei 1550nm: ≤ max. 0,21 dB/km (vor der Verkabelung) ; ≤ max. 0.22 dB/km (nach der Verkabelung)
  • Dämpfung bei 1625nm : ≤ max. 0,23 dB/km (vor der Verkabelung) ; ≤ max. 0,25 dB/km (nach der Verkabelung)
  • Dispersionsnullstelle : 1302 ~ 1324 nm
  • Dispersionssteigung : ≤ 0,092 ps/nm 2 x km
  • PMD Linkwert (M=20 Kabel Q= 0,01%) max. PMDQ : 0,2 ps/√km
  • Grenzwellenlänge (λcc) : ≤ 1260 nm
  • Makro Biege-Verlust (100 Drehungen ; Φ50nm) bei 1550 nm : ≤ 0,05 dB
  • Makro Biege-Verlust (100 Drehungen ; Φ50nm) bei 1625 nm : ≤ 0,10 dB
  • Modenfelddurchmesser bei 1310nm : 9,2 ± 0,4 µm
  • Manteldurchmesser : 125 ± 1 µm
  • Kernmantelrundlauffehler : ≤ 0,6 µm
  • Mantelunrundheit : ≤ 1,0 %
  • Dehngrenze : ≥ 0,69 Gpa
  • Fasernanzahl (OS2 G.652D) : 2-12 Stk.
  • max. Anzahl von Bündeladern : 1 Stk.
  • Fasernanzahl per Bündelader : 2-12 Stk.
  • Bündelader : 2,0 ± 0.2 mm
  • Äußeres Mantelmaterial : LSZH, BauPVO Dca, EN 50575: 2014+A1: 2016
  • Kabelaußendurchmesser : 6,5 ± 0,5 mm
  • Max. zulässige Zugkraft : 1400 N
  • Stauchwiderstand : 1000/200 N/100mm
  • Temperaturspanne : Transport und Lagerung : - 40°C bis + 70°C ; Installation : - 40°C bis + 60°C ; In Betrieb : - 40°C bis + 70°C
  • Min. Biegeradius : Installation : 20 x OD ; In Betrieb : 10 x OD

Merkmale

  • Anzahl der Fasern: 12
  • Art: Singlemode
  • Einsatzart: universal
  • Farbe Kabel: schwarz
  • Faser Klasse: OS2
  • Kabelmantel: LSOH
  • Kabeltyp: U-DQ (ZN) BH X E 9/125µm

Lieferumfang

  • 1 x Verlegekabel Innen/Außen A/I-DQ (ZN) BH 9/125µ OS2, 12 Fasern, Dca, LSZH, 100m

Downloads und Zertifikate

Datenblatt

Logistik

  Anzahl
(Stück) 		Gewicht
(kg) 		Tiefe
(cm) 		Breite
(cm) 		Höhe
(cm) 		cm³
Außenkarton 1 0,00 0,00 0,00 0,00 0
Innenkarton 1 0,00 0,00 0,00 0,00 0
Produktverpackung 1 0,00 0,00 0,00 0,00 0
Warentarifnummer: 8544700010

Sicherheitshinweise

  • Vermeide direkten Kontakt mit Lichtquellen: Glasfaserkabel, insbesondere solche mit aktiven Lichtquellen wie Lasern (z. B. in optischen Kommunikationssystemen), können gefährliche Strahlung abgeben, die
  • Augen schädigen kann. Achten Sie darauf, niemals direkt in das Licht einer Glasfaser zu schauen, auch wenn die Lichtquelle für das bloße Auge unsichtbar ist.
  • Bei der Arbeit mit Glasfaserkabeln, insbesondere bei Tests oder bei Arbeiten mit Lasern, sollten immer Schutzbrillen getragen werden, die vor schädlicher Strahlung schützen.
  • Beim Ein- und Ausstecken fassen Sie Kabel ausschließlich am Stecker und ziehen nicht direkt am Kabel.
  • Nicht knicken oder quetschen: Glasfaserkabel sind empfindlich gegenüber mechanischen Belastungen.
  • Um Kabel vor physikalischen Schäden zu schützen, sollten sie in speziellen Kanälen oder mit Schutzmaterialien verlegt werden
  • Kabelstecker sauber halten: Glasfaserkabel sind empfindlich gegenüber Staub und Schmutz. Selbst kleine Partikel auf den Steckverbindern können die Signalqualität stark beeinträchtigen.
  • Kabel sollten nicht in Umgebungen mit extrem hohen oder sehr niedrigen Temperaturen eingesetzt werden. Achten Sie auf die Produktangaben zur maximalen Betriebstemperatur des Kabels
  • Überprüfen Sie Kabel regelmäßig auf sichtbare Schäden wie Risse, Knicke oder Anzeichen von Abnutzung. Defekte Kabel sollten sofort ausgetauscht werden.
