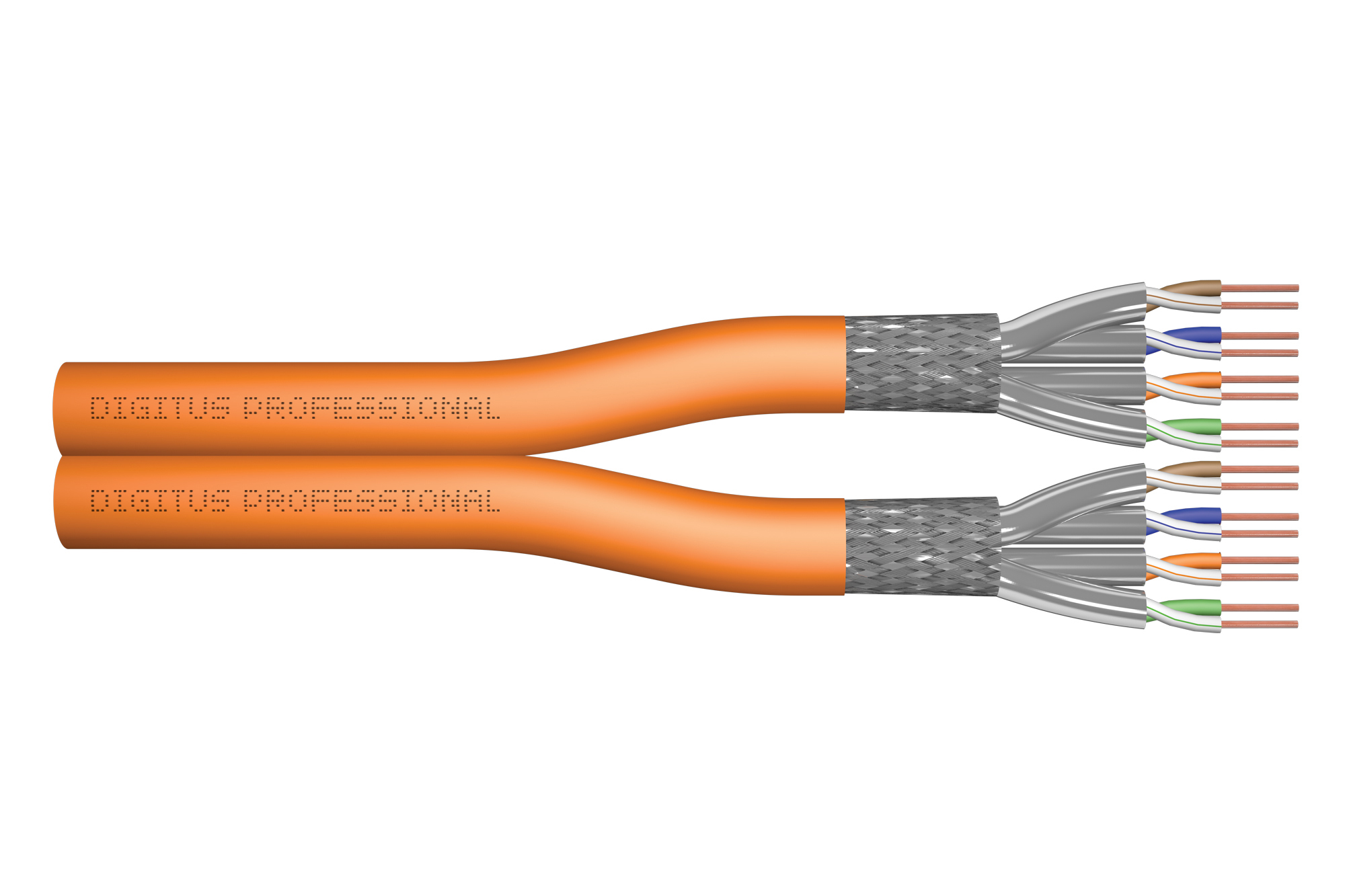

Cat.7 S/FTP Verlegekabel, 500 m, duplex, B2ca-s1a,d0,a1

DIGITUS Cat.7 S/FTP Verlegekabel, 500 m, duplex, B2ca-s1a,d0,a1

Artikelnummer: DK-1745-VH-D-5
EAN: 4016032435914

CAT 7 S-FTP Installationskabel, 1200 MHz B2ca (EN 50575), AWG 23/1, 500 m Trommel,

Zukunftsorientierte Standards und High-End Qualität für Ihr Netzwerk.

  • 10GBit Ethernet
  • 1200 MHz Übertragungsfrequenz
  • Permanent Link zertifiziert
  • PoE Power over Ethernet Unterstützung
  • BauPVO Klasse B2ca-s2 d1 a1

Händlerübersicht

Weitere Produktinformationen

Beschreibung

Das Digitus Cat 7 Verlegekabel ist für den Einsatz im strukturierten Rechenzentrum und der Gebäudeverkabelung gemäß ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7, EN 50288-9-1 konzipiert. Das Kabel ist hervorragend für die Übertragung von analogen und digitalen Daten geeignet und unterstützt POE und POE+. Der Schirmaufbau setzt sich aus einzelgeschirmten Paaren mit einem verzinnten Kupfergeflecht zusammen, die exzellente Schirmung und elektrische Werte gewährleistet.

Technische Details

  • Physikalische Eigenschaften:
  • Leiter: Blanker Kupferdraht, AWG 23/1
  • System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3
  • Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
  • Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
  • Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß
  • Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab
  • Gesamtschirmung: Kupfergeflecht
  • Außenmantel: B2ca-s2 d1 a1 gem. EN 50575; LSZH
  • Farbe: Orange (RAL 2008)
  • Mechanische Eigenschaften:
  • Zugentlastung: 135N max.
  • Dynamischer Biegeradius: 8x AD mm min.
  • Statischer Biegeradius: 4x AD mm min.
  • Transport- und Lagertemperaturbereich: -20 °C bis +60 °C
  • Betriebstemperaturbereich: -20 °C bis +50 °C
  • Installationstemperaturbereich: 0 °C bis +50 °C
  • Elektrische Eigenschaften:
  • Impedanz: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
  • Kapazität: 45pF/m nom. bei 1KHz
  • Kapazität: 40 pF/m nominal @ 1 KHz
  • Isolationswiderstand: 5 GOhm x km min.
  • Gleichstromwiderstand: 95 Ohm/km max. (2% max. unbalancierter Widerstand)
  • Schleifenwiderstand: 190 Ohm/km max. (2% max. unbalancierter Widerstand)
  • Betriebsspannung: 72 Vdc max.
  • Kopplungsdämpfung: CA-Type 1b
  • Phasenverzögerung: 450 nS/100 m max.
  • Laufzeitverzögerung: 10 nS/100 m max.
  • Trennklasse: „d“ gem. EN 50174-2
  • NVP: 79%
  • Flammenausbreitung: EN EN 60332-1-2 (LSOH-PVC)
  • Halogenfreiheit, Korrosivität: EN 60754-1/2 (LSOH
  • Rauchdichte EN 61034-2

Merkmale

  • Sortiment: Twisted Pair Installationskabel
  • Kategorie: CAT 7
  • Schirmung: S-FTP, Paare in Metallfolie und Geflecht geschirmt
  • BauPVO: B2ca
  • Länge: 500 m
  • Farbe: orange
  • Kabelaufbau: 4 x 2 AWG 23/1, massives Twisted Pair
  • Mantel: LSOH

Downloads und Zertifikate

Prüfberichte, Zertifikate

Datenblatt

Logistik

  Anzahl
(Stück) 		Gewicht
(kg) 		Tiefe
(cm) 		Breite
(cm) 		Höhe
(cm) 		cm³
Außenkarton 1 0,00 0,00 0,00 0,00 0
Innenkarton 1 0,00 0,00 0,00 0,00 0
Produktverpackung 1 0,00 0,00 0,00 0,00 0
Warentarifnummer: 8544492000

Sicherheitshinweise

  • Datenkabel dürfen nicht übermäßig gebogen, gestreckt oder verdreht werden. Scharfe Knicke können den Kabelmantel beschädigen und zu Ausfällen oder Kurzschlüssen führen.
  • Installation nur durch geschultes Fachpersonal.
  • Verlegung nur in trockenen Räumen.
  • Das Datenkabel darf nicht in unmittelbarem Kontakt mit anderen elektrischen Leitungen oder Hochspannungsquellen stehen, um elektromagnetische Störungen oder Interferenzen zu vermeiden.
